ควบคุมทุกโค้ง ตั้งแต่แผ่นเรียบไปจนถึงชิ้นส่วนที่เสร็จแล้ว

การดัดโลหะแผ่นเปลี่ยนวัสดุแบนเป็นชิ้นส่วนที่มีมุมรัศมีและโปรไฟล์ที่กําหนดไว้ ความท้าทายที่แท้จริงไม่ใช่การผลิตชิ้นส่วนที่มีคุณสมบัติเหมาะสมเพียงชิ้นเดียว แต่คือการรักษามุม ขนาด และความสม่ําเสมอในการผลิตซ้ําให้คงที่
Leadway ผสมผสานวิศวกรรมกดเบรก การควบคุมเซอร์โว การเขียนโปรแกรม CNC การชดเชยยอด และเทคโนโลยีเครื่องมือเพื่อรองรับชิ้นส่วนที่มีความแม่นยํา แผ่นหนา ชิ้นงานยาว และการผลิตดัดอัตโนมัติ

ส่งภาพวาดส่วนของคุณ

Jiangsu Lingwei CNC Machine Tool Co., Ltd.

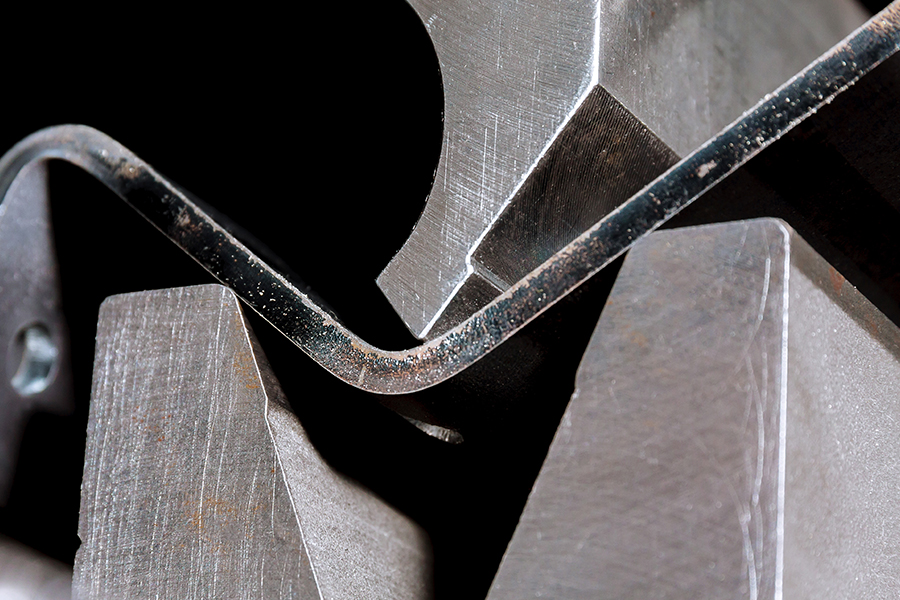

การดัดด้วยลม
ในการดัดงอด้วยอากาศ แผ่นจะรองรับไหล่ทั้งสองข้างของแม่พิมพ์ด้านล่างแต่ไม่ได้สัมผัสกับพื้นผิวด้านในจนสุด หมัดจะควบคุมมุมโดยการเคลื่อนที่ไปยังความลึกที่คํานวณได้ตําแหน่งการเจาะที่ลึกกว่าจะทําให้มุมเล็กลง เนื่องจากมุมที่แตกต่างกันสามารถเกิดขึ้นได้โดยใช้หมัดและตายเดียวกันการดัดด้วยอากาศจึงให้ความยืดหยุ่นในกระบวนการสูงและมีการใช้กันอย่างแพร่หลายสําหรับการผลิตแผ่นโลหะหลายผลิตภัณฑ์
การดัดด้านล่าง
ในการดัดด้านล่าง หมัดจะกดแผ่นลงในแม่พิมพ์ด้านล่างจนสุด เพื่อให้วัสดุเป็นไปตามรูปทรงของหมัดและแม่พิมพ์อย่างใกล้ชิด โปรไฟล์สุดท้ายจึงถูกกําหนดโดยตรงมากขึ้นโดยเครื่องมือเมื่อเปรียบเทียบกับการดัดด้วยอากาศ การดัดด้านล่างโดยปกติต้องใช้แรงขึ้นรูปที่สูงกว่าและเครื่องมือที่เข้ากันอย่างใกล้ชิดกว่า แรงดันที่เพิ่มขึ้นช่วยให้มุมคงที่และลดการสปริงตัวของวัสดุ

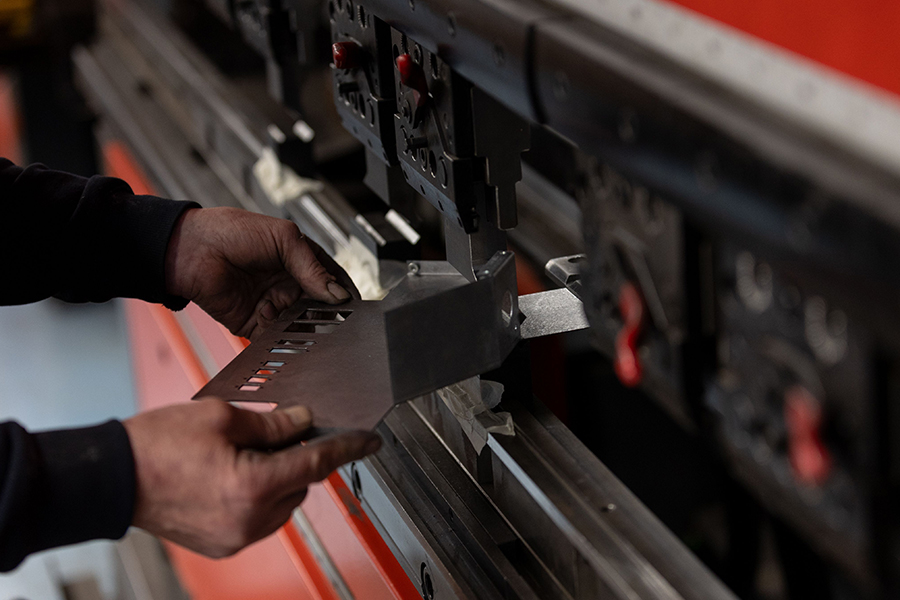

พับและป่าน
โดยปกติการพับและการเย็บชายเสื้อจะเสร็จสิ้นในสองขั้นตอน ขอบแผ่นจะถูกดัดงอก่อน จากนั้นจึงเปลี่ยนตําแหน่งสําหรับขั้นตอนการขึ้นรูปที่สองหากช่องว่างที่ควบคุมยังคงอยู่ระหว่างพื้นผิวทั้งสอง ผลลัพธ์ที่ได้คือขอบพับ หากพื้นผิวทั้งสองถูกกดเข้าด้วยกันจนสุด ผลลัพธ์ที่ได้คือขอบที่ถูกล้อมไว้

เทคโนโลยีเบื้องหลังการดัดงออย่างมีเสถียรภาพ

01

การซิงโครไนซ์ Ram แบบปิด-ลูป

ด้านซ้ายและขวาของตัวกระทุ้งจะต้องซิงโครไนซ์ตลอดรอบการดัดงอ เบรกกด Leadway UPB ใช้การควบคุมเซอร์โวไฟฟ้าไฮดรอลิกแบบวงปิดเพื่อควบคุมแกน Y1 และ Y2 และรักษาการเคลื่อนที่ของ Ram ให้มั่นคง
02

ค่าตอบแทนมงกุฎ

ภายใต้ภาระการดัดงอ ตัวกระทุ้งและโต๊ะทํางานอาจเสียรูปเล็กน้อย ทําให้เกิดการเปลี่ยนแปลงมุมตามชิ้นงานยาว การครอบยอดแบบกลไกหรือแบบไฮดรอลิกใช้การชดเชยตลอดความยาวการดัดเพื่อลดความแตกต่างนี้
03

การเขียนโปรแกรม CNC และการวางตําแหน่งแบ็คเกจ

ขึ้นอยู่กับระบบควบคุมที่เลือก เบรกกด Leadway สามารถรองรับการเขียนโปรแกรมกราฟิก การคํานวณลําดับการโค้งงออัตโนมัติ ไลบรารีเครื่องมือ การแก้ไขมุม และการตรวจจับการชนกัน แบ็คเกจแบบหลายแกนให้การวางตําแหน่งที่แม่นยําสําหรับขนาดหน้าแปลน ความสูงของชิ้นส่วน และชิ้นงานที่ไม่สมมาตรที่แตกต่างกัน
04

เครื่องมือและการเปลี่ยนแปลงที่รวดเร็ว

เครื่องมือส่งผลโดยตรงต่อรัศมีภายใน ขนาดหน้าแปลนขั้นต่ํา แรงดัดงอที่ต้องการ และโปรไฟล์สุดท้าย ลีดเวย์สามารถกําหนดค่าเครื่องมือแบบแบ่งส่วน แม่พิมพ์แบบ single-V และ multi-V เครื่องมือที่มีรัศมีขนาดใหญ่ เครื่องมือแบบเย็บขอบ และระบบจับยึดแบบรวดเร็วตามชิ้นงาน

พูดคุยเกี่ยวกับการประยุกต์ใช้การดัดของคุณ

ส่งข้อมูลการวาดชิ้นงานและการผลิตของคุณไปที่ลีดเวย์ วิศวกรของเราจะตรวจสอบวัสดุความหนาความยาวโค้งโปรไฟล์ความอดทนและข้อกําหนดการผลิตและแนะนํากระบวนการดัดและการกําหนดค่าอุปกรณ์ที่เหมาะสม
